Voltage Divider Bias

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

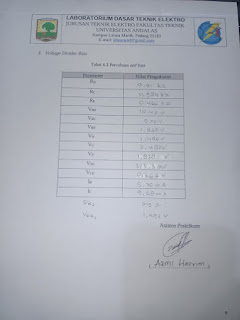

1. Jurnal[Kembali]

2. Prinsip Kerja[Kembali]

Prinsip Kerja :

Dari input Vcc sebesar 12 V akan mengalir arus melalui R2 lalu ke kaki base lalu ke kaki emitter lalu melalui REdan menuju ground, arus juga akan mengalir melalui R4 lalu menuju ground.

Arus Vcc juga akan melalui R1 lalu menuju kaki kolektor lalu ke kaki emitter mengalir ke RE dan menuju ground.

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

1. Analisa prinsip kerja dari rangkaian Voltage Divider bias berdasarkan nilai parameter yang didapatkan ketika percobaan

Jawab :

Tegangan Input Vcc sebesar 12 V nantinya akan mengalir arus yang akan mengalir kedua arah yakni menuju RC(1k ohm) dan RB1 (10k ohm) dan akan menghasilkan Ib dan Ic (bisa diukur dengan multimeter bagian arus) , arus arus tersebut nantinya akan mengalir masuk menuju transistor, ada yang masuk melalui kaki kolektor dan kaki base. Kedua arus yang masuk itu akan keluar melalui kaki emitter lalu melalui Resistor emitter (RE) dan masuk menuju ground. Salah satu arus juga akan mengalir menuju RB2 dan mengalir langsung menuju ground.

Arus yang mengalir melalui Kaki Base ke Kaki aemitter akan menghasilkan tegangan VBE yang dapat diukur menggunakan Voltmeter, Arus yang mengalir dari Kaki kolektor ke kaki emitter dan akan mengahsilkan tegangan VCE yang dapat diukur dengan Voltmeter.

Arus yang melalui RB lalu masuk ke kaki base akan menghasilkan tegangan VRB dan arus yang mengalir ke RC lalu ke kaki kolektor akan menghasilkan tegangan VRC. Arus Yang keluar melalui Kaki emitter lalu mengalir melalui RE akan menghasilkan tegangan RE (VRE).

2. Tentukan titik kerja (Q Point) dari percobaan voltage divider bias (dalam bentuk grafik)

Jawab :

3. Nilai apakah yang mempengaruhi perubahan titik kerja (Q point)

Jawab:

Nilai yang mempengaruhi perubahan titik kerja (Q point) yaitu nilai dari IC,IB. Jika arus pada base IB naik maka arus di collector IC juga akan bertambah tetapi tegangan collector ke emitter akan berkurang. Hal ini juga berlaku sebaliknya jika perlakuannya dibalikkan. Perubahan pada VBB akan mengakibatkan perubahan titik kerja transistor disepanjang garia lurus yang disebut garis beban DC.

5. Video Penjelasan[Kembali]

6. Download File[Kembali]

DOWNLOAD VIDEO PERCOBAAN DISINI

DOWNLOAD VIDEO PENJELASAN DISINI
